“圖文并茂”環鏈電動葫蘆的超負荷裝置
“圖文并茂”環鏈電動葫蘆的超負荷裝置
編輯:北京凌鷹起重 瀏覽:4584 時間:2015-11-12
環鏈電動葫蘆使用中如果超載使用，很容易造成環鏈電動葫蘆的損壞，如果造成環鏈的斷裂，重物墜落，很可能造成人員的傷亡。為了避免類似情況的發生，現在很多環鏈電動葫蘆加上了一個超負荷裝置。那么好、這個裝置是如何工作的，詳情看下圖：

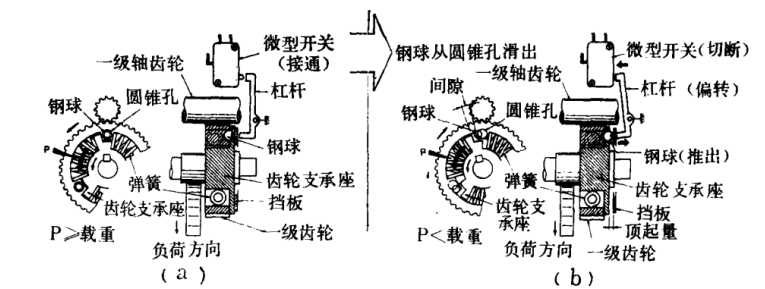

圖中a為正常符合狀態，彈簧和符合扭矩保持平衡，一級齒輪和二級軸齒輪形成一體，傳遞扭矩。這時因?yàn)闄z測裝置不動作，所以可以進行正常工作。
圖b為超負荷狀態，符合扭矩超過彈簧力時，二級軸齒輪和一級軸齒軸分離，鋼球從圓錐孔推出，擋板被頂出。擋板推動杠桿偏轉時，操作回路的微型開關切斷，停止運轉。
