本文主要介紹關于鋼絲繩電動葫蘆工作原理之一起升機構，在后面的文章中會繼續介紹鋼絲繩電動葫蘆工作的其他原理，需要了解的朋友敬請關注。
CD1型電動葫蘆起升機構采用錐形轉子電動機，它具有產生軸向磁拉力的特點。起動時，磁拉力克服彈簧壓力使轉子和與定子連成一體的風扇制動輪產生軸向位移，制動輪剎車環與后端差脫開，轉子即在工作狀態下自由運轉，它通過中間軸裝置直接帶動減速器的輸入軸轉動，經過三級齒輪減速，由減速器的輸郵軸——空心軸驅動卷筒轉動，纏繞鋼絲繩，使吊鉤升降。當斷電后，磁拉力消失，在壓力彈簧的作用下，風扇制動輪與后端差剎緊，依靠剎車的磨擦力在瞬間獲得制動作用，電動葫蘆起升機構不工作。
MD1型電動葫蘆比CD1型電動葫蘆多了一臺起升輔電機。起升主電機和起升輔電機均為帶錐形制動器的錐形轉子電機，兩電機之間由慢速驅動裝置組合，它包括小齒輪（與起升輔電機相連），中間齒輪和在齒輪（與起升主電機的制動器座相連）。
當要電動葫蘆慢速工作時，使起升輔電機工作，它通過小齒輪，中間齒輪和大齒輪，使起升主電機的轉子旋轉，通過聯軸器系統和減速器系統，驅動卷筒轉動，纏繞鋼絲繩，使吊鉤升降。
CD1型電動葫蘆起升機構采用錐形轉子電動機，它具有產生軸向磁拉力的特點。起動時，磁拉力克服彈簧壓力使轉子和與定子連成一體的風扇制動輪產生軸向位移，制動輪剎車環與后端差脫開，轉子即在工作狀態下自由運轉，它通過中間軸裝置直接帶動減速器的輸入軸轉動，經過三級齒輪減速，由減速器的輸郵軸——空心軸驅動卷筒轉動，纏繞鋼絲繩，使吊鉤升降。當斷電后，磁拉力消失，在壓力彈簧的作用下，風扇制動輪與后端差剎緊，依靠剎車的磨擦力在瞬間獲得制動作用，電動葫蘆起升機構不工作。

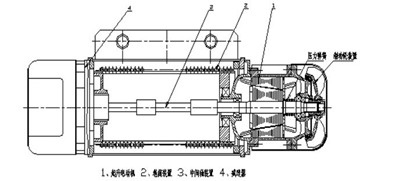

參見圖7。
MD1型電動葫蘆比CD1型電動葫蘆多了一臺起升輔電機。起升主電機和起升輔電機均為帶錐形制動器的錐形轉子電機，兩電機之間由慢速驅動裝置組合，它包括小齒輪（與起升輔電機相連），中間齒輪和在齒輪（與起升主電機的制動器座相連）。
當要電動葫蘆慢速工作時，使起升輔電機工作，它通過小齒輪，中間齒輪和大齒輪，使起升主電機的轉子旋轉，通過聯軸器系統和減速器系統，驅動卷筒轉動，纏繞鋼絲繩，使吊鉤升降。

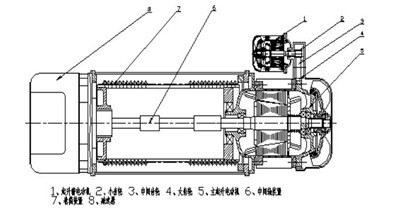

當電動葫蘆常速工作時，起升輔電機不通電，處于制動狀態，此時起升主電機通電，通過聯軸器系統驅動減速器和卷筒，不通電時，起升主電機和輔電機均處于制動狀態，葫蘆不能工作。參見圖8。
